Мотор редуктор ЗМВз 63, 80,160 зубчатый волновой

Предлагаем Вашему вниманию

Мотор редуктор ЗМВз (зубчатый волновой) 63,80,160



Наша компания может предложить Вам купить мотор-редукторы производства РОССИИ. Мы являемся первыми поставщиками мотор-редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой.Мотор-Редуктора в наличии на складе в Минске и под заказ до 10 дней.Доставка по всей Республике Беларусь. Ждем Ваших заказов. БОЛЬШОЙ ВЫБОР ВСЕХ ВИДОВ МОТОР-РЕДУКТОРОВ,ЦИЛИНДРИЧЕСКИЕ,ЧЕРВЯЧНЫЕ,ПЛАНЕТАРНЫЕ,МОТОР-РЕДУКТОРЫ ВОЛНОВЫЕ,КРАНОВЫЕ РЕДУКТОРА И ДР. НА САЙТЕ

На все Мотор-редуктора распространяется гарантия 12 месяцев.Запасные части.Сервисный центр



Мотор редуктор ЗМВз (зубчатый волновой)

ЗМВз — 160  со склада

В отличие от традиционно использующихся планетарных и червячных редукторов, волновые устройства имеют конструкцию, включающую в себя гибкую передачу, деформирующуюся при вращении. Внутри редуктора находится статическая часть – неподвижная относительно корпуса кольцо с зубьями, направленными внутрь, и динамическая – изогнутое зубчатое кольцо, приводимое в движение эксцентриковым механизмом. Изгибаясь при движении, кольцо с каждым оборотом смещается относительно статической части, что и становится причиной изменения передаточного числа.

Благодаря тому, что мотор-редуктор волновой ЗВМз состоит из минимального количества деталей, он отличается очень компактными размерами. Кроме того, уникальная конструкция позволяет сделать его корпус герметичным, а следовательно – делает его доступным для применения в агрессивной среде.

Еще одним преимуществом зубчато-волновой схемы является возможность точной регулировки передаваемого крутящего момента, что особенно актуально в высокотехнологической промышленности.

 Отличается низким уровнем шума и отсутствием существенного нагрева, что снижает его влияние на условия рабочего места оператора.

Сфера применения

Чаще всего редуктор волновой ЗВМз используется в областях, требующих большой точности и гибкости регулирования характеристик привода. Волновые агрегаты, подобные ему, применяют в автоматических манипуляторах, роботизированных производственных и сборочных линиях, а также в компактных промышленных и обрабатывающих машинах.

Применение также обуславливается наличием неблагоприятных факторов – запыленностью, высокой температурой, а также влиянием ионизирующего излучения или сильнодействующих химических веществ и реагентов. Защитой от них служит герметичный корпус устройства.

Приобретая редуктор волновой ЗВМз, вы получаете по-настоящему высокотехнологичное приспособление, которое поможет вам достичь отличных результатов в вашей деятельности. Его уникальные характеристики и компактные размеры позволят с легкостью установить его в сложные механизмы небольших габаритов.

Техническая справка

Основные модификации мотор-редуктора ЗВМз предполагают использование гибкого колеса диаметром от 63 до 160 мм, что соответствует передаточному числу от 80 до 204 соответственно. Значение крутящего момента на выходящем вале колеблется в пределах от 40 до 1250 Нм в зависимости от используемого типа передачи.

Частота вращения вала для наименьшего передаточного числа составляет 35,5 об/мин, для наибольшего – 6,3 об/мин.  ЗВМз оснащается двигателями серии АИР мощностью от 0,25 до 2,2 КВт. При необходимости возможна установка других электромоторов аналогичных типоразмеров и характеристик.

Длительная эксплуатация разрешена, однако для обеспечения его максимальной долговечности необходимо периодически останавливать его для профилактического обслуживания. Рекомендованная продолжительность непрерывной работы – не более 24 часов. Механизм может работать в неблагоприятных климатических условиях, а также при сильном запылении окружающего воздуха.

 Тех. характеристики

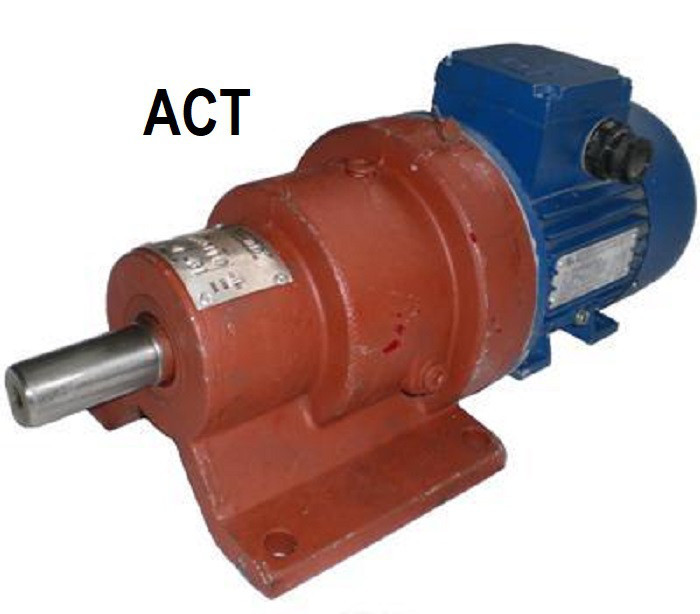

Исполнение на лапах.

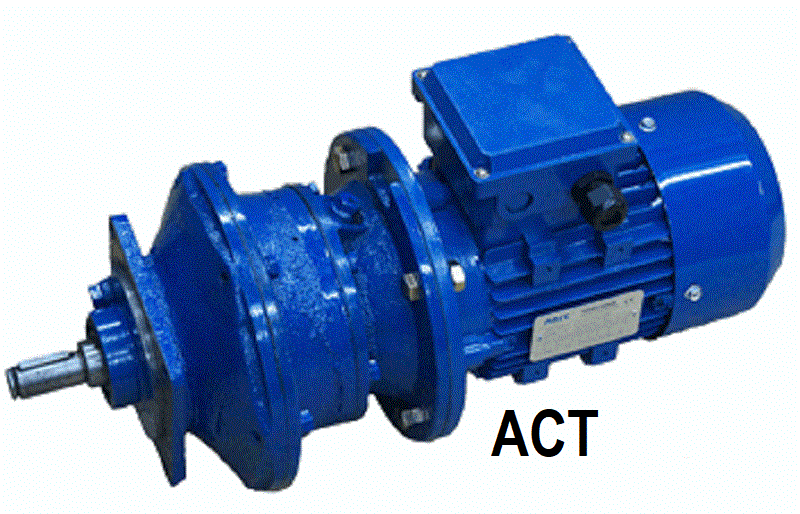

Фланцевое исполнение.

Типоразмер мотор-редуктор	L	B	H	l	l1	l2	l3	l4	l5	d
	не более
3МВз-63	365	130	155	36	55	80	51	3	15	22k6
3МВз-80	416	160	171	60	85	130	69	4	15	28k6
3МВз-160	690	270	275	110	140	210	124	4	25	55k6

ТАБ1.
Габаритные и присоединительные размеры мотор-редукторов волновых зубчатых (3МВЗ).



Типоразмер мотор-редуктор	d1	d2	d3	d4	d5	b	b1	h	h1	h2	t	H1
3МВз-63	13	80	13	100	130	6	100	71	6	15	24,5	71
3МВз-80	15	100	15	130	160	8	155	80	7	15	31,0	80
3МВз-160	19	180	19	215	250	16	220	125	8	18	48,5	80

ТАБ2.
Габаритные и присоединительные размеры мотор-редукторов волновых зубчатых.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ ВОЛНОВЫХ ЗУБЧАТЫХ

Наименование мотор-редуктора	Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на выходном валу, Н·м	Передаточное отношение редукторной части	Масса, кг (не более)	Двигатель
					Тип	Мощность кВт
3МВз-63	9,0	80	158	7,5	АИР56А4	0,12
	12,0	71	125		АИР56А4	0,12
	16,0	67	104		АИР56А4	0,12
	18,0	56	78		АИР56А4	0,12
	35,5	40	78		АИР56А2	0,18
3МВз-80	7,1	180	204	12,5	АИР63А4	0,25
	9,0	160	164		АИР63А4	0,25
	12,0	160	135		АИР63А4	0,25
	16,0	150	101		АИР63А4	0,25
	18,0	110	80		АИР63А4	0,25
	35,5	80	80		АИР63А2	0,37
3МВз-160	6,3	1250	275	54	АИР80А4	1,1
	7,1	1250	204	54	АИР80А4	1,1
	9,0	1250	164	54	АИР80А4	1,1
	12,0	1125	135	55	АИР80В4	1,5
	16,0	1120	101	55	АИР80В4	1,5
	18,0	880	80	55	АИР80В4	1,5
	35,5	630	80	56	АИР80В2	2,2
