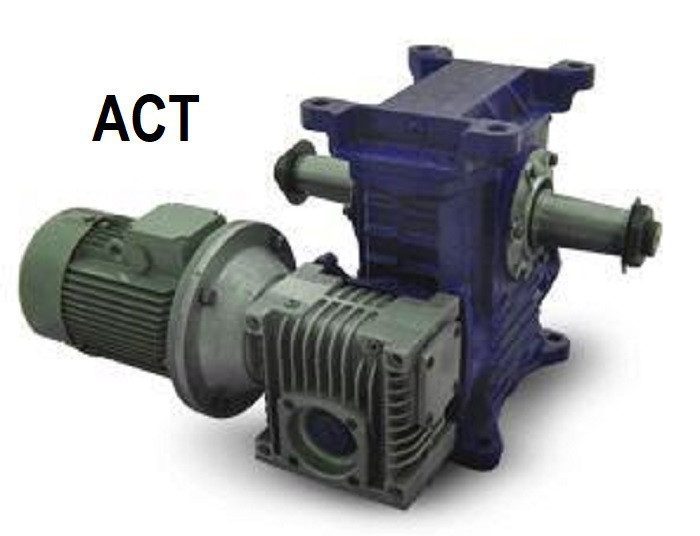

Мотор редуктор червячный МЧ2-125 двухступенчатый

- В наличии
Цену уточняйте
Описание
Мотор редуктор червячный МЧ2-125 двухступенчатый купить в Минске РБ
Предлагаем Вашему вниманию
Мотор редуктор червячный МЧ2 40, 63, 80, 100, 125, 160 (двухступенчатый)
Наша компания может предложить Вам купить мотор-редукторы производства РОССИИ. Мы являемся первыми поставщиками мотор-редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой.Мотор-Редуктора в наличии на складе в Минске и под заказ до 10 дней.Доставка по всей Республике Беларусь. Ждем Ваших заказов. БОЛЬШОЙ ВЫБОР ВСЕХ ВИДОВ МОТОР-РЕДУКТОРОВ,ЦИЛИНДРИЧЕСКИЕ,ЧЕРВЯЧНЫЕ,ПЛАНЕТАРНЫЕ,МОТОР-РЕДУКТОРЫ ВОЛНОВЫЕ,КРАНОВЫЕ РЕДУКТОРА И ДР. НА САЙТЕ
На все Мотор-редуктора распространяется гарантия 12 месяцев.Запасные части.Сервисный центр
Мотор редуктор червячный МЧ2 40, 63, 80, 100, 125, 160 (двухступенчатый)
Мотор-редукторы червячные двухступенчатые широко используются в промышленности. Превосходят модели зубчатого и волнового типа по таким показателям, как крутящий момент, долговечность работы и возможности работы в сложных условиях. Дает возможность получить очень высокие характеристики при небольшой массе и габаритах.
Относительная простота конструкции по сравнению с другими моделями обуславливает его высокую надежность, а также отсутствие необходимости в частом обслуживании. Невысокие обороты выходящего вала позволяют использовать в течение длительного времени без ущерба для его механизмов. Выходящий вал может располагаться в любом направлении вне зависимости от положения входящего, что дает возможность использовать в условиях ограниченного пространства.
Применение
Используется для вертикального перемещения грузов, а также подъема строительных кабин и лифтов. Может устанавливаться на машиностроительную технику общего назначения, которая не требует большой скорости вращения рабочих органов, а также на сельскохозяйственные машины, горные машины и шахтное оборудование при условии установки дополнительной защиты и воздушных фильтров.
Покупая мотор редуктор червячный МЧ2 для комплектации своей техники, вы получаете уверенность в ее производительности и надежности. Высокий уровень крутящего момента, дает возможность использовать в наиболее тяжелых работах, а его долговечность позволяет существенно снизить расходы на ремонт, обслуживание и замену.
Гарантия 12 мес.
ПАРАМЕТР |
ПЕРЕДАТОЧНОЕ ЧИСЛО ОБЩЕЕ |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
100 |
125 |
160 |
200 |
250 |
400 |
630 |
1000 |
1600 |
2500 |
4000 |
|
Номинальный крутящий момент на выходном валу, Н.м при ПВ>63% |
1440 |
1970 |
1670 |
1710 |
1750 |
1985 |
2090 |
2210 |
2315 |
2055 |
1350 |
при ПВ<63% |
1800 |
2465 |
2090 |
2140 |
2190 |
2480 |
2610 |
2760 |
2895 |
2570 |
1690 |
при ПВ=40% |
1800 |
2465 |
2090 |
2140 |
2190 |
2480 |
2610 |
2760 |
2895 |
2570 |
1690 |
при ПВ=25% |
2160 |
2525 |
2508 |
2570 |
2630 |
2980 |
3130 |
3310 |
3470 |
3085 |
2030 |
при ПВ=16% |
2160 |
2525 |
3170 |
3210 |
3285 |
3720 |
3600 |
3750 |
4180 |
3855 |
2535 |
КПД, %s |
77 |
74 |
73 |
68 |
65 |
60 |
55 |
50 |
35 |
30 |
22 |
Термическая мощность, кВт |
3,15 |
3,15 |
3,15 |
3,47 |
2,90 |
2,90 |
2,05 |
1,24 |
1,09 |
0,92 |
0,92 |
Тип электродвигателя серии АИР |
100L4 |
100L4 |
100L4 |
100L4 |
100S4 |
90L4 |
80B4 |
80A4 |
80A4 |
71B4 |
71A4 |
Мощность эл./дв, [кВт] |
4,0 |
4,0 |
4,0 |
4,0 |
3,0 |
2.2 |
1.5 |
1,1 |
1,1 |
0,75 |
0,55 |
Номинальная частота вращения выходного вала, об/мин |
14,0 |
11,2 |
8,8 |
7,0 |
5,6 |
3,5 |
2,2 |
1,4 |
0,88 |
0,56 |
0,35 |
Редуктор червячный МЧ2 в наличии на складе
- Межосевое расстояние колеблется от 40 до 160 мм в зависимости от модификации.
- В зависимости от исполнения может быть оснащен электромотором мощностью от 0,06 до 7,5 КВт, что соответствует номинальному крутящему моменту на выходном вале от 35 до 1900 Нм.
- Скорость вращения вала на всех модификациях (МЧ 40, 63, 80) может регулироваться в диапазоне от 0,1 до 14 об/мин.
- Масса от 26 кг при межосевом расстоянии 40 мм и минимальной мощности мотора до 210 кг в модификации с расстоянием между валами 160 мм и наиболее мощным двигателем.
- Рекомендуется использовать в диапазоне передаточных отношений 100-4000. При соблюдении данной рекомендации существует возможность длительной эксплуатации устройства благодаря отсутствию значительной нагрузки на движущиеся части.
- Предельная скорость вращения входящего вала – 1500 об/мин, что соответствует характеристикам используемого типа двигателей.
- МЧ2 40, 60, 83, 100 не имеет предпочтительного направления вращения валов.
- Может работать в условиях постоянной или переменной нагрузки с возможностью частых остановок или непрерывной работы до 24 часов в сутки в условиях нормального атмосферного давления и отсутствия избыточного запыления.
Технические характеристики МЧ2 40, 63, 80, 100, 125, 160
Мотор-редуктор |
МЧ2-40 |
МЧ2-63 |
МЧ2-80 |
МЧ2-100 |
МЧ2-125 |
МЧ2-160 |
Мкр, Н.м |
35 |
125 |
240 |
500 |
950 |
1900 |
n об/мин. |
0,1;0,14;0,18;0,22;0,35;0,44;0,56;0,7;0,9;1,1;1,4; 1,75;2,24;2,8;3,5;4,4;5,6;7;9;11;14 |
Габаритные и присоединительные размеры мотор-редукторов МЧ2
Мотор-редуктор |
Aw |
A |
B |
В1 |
В2 |
В3 |
В4 |
В5 |
Н |
Н1 |
Н2 |
L |
L1 |
L2 |
d |
МЧ2-40 |
40 |
105 |
120 |
100 |
140 |
164 |
100 |
320 |
180 |
112 |
37 |
260 |
180 |
150 |
13 |
МЧ2-63 |
63 |
150 |
145 |
125 |
165 |
197 |
120 |
330 |
232 |
145 |
40 |
323 |
220 |
180 |
13 |
МЧ2-80 |
80 |
180 |
165 |
140 |
185 |
212 |
145 |
370 |
267 |
172 |
42 |
358 |
260 |
225 |
15 |
Мотор-редуктор |
Aw |
B |
В1 |
В2 |
В3 |
В4 |
Н |
Н1 |
Н2 |
L |
L1 |
L2 |
d |
МЧ2-100 |
100 |
194 |
175 |
140 |
225 |
380 |
312 |
200 |
18 |
421 |
240 |
200 |
19 |
МЧ2-125 |
125 |
243 |
230 |
190 |
230 |
480 |
396 |
236 |
22 |
485 |
275 |
230 |
19 |
МЧ2-160 |
160 |
282 |
280 |
230 |
280 |
590 |
500 |
300 |
30 |
581 |
350 |
300 |
22 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ МЧ2-40 — МЧ2-80
Мотор-редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
МЧ2-40 |
18к6 |
М5 |
28 (40) |
15 |
6 |
20,5 |
МЧ2-63 |
28к6 |
М8 |
60 (42) |
20 |
8 |
31 |
МЧ2-80 |
35к6 |
М8 |
80 (58) |
20 |
10 |
38 |
РИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КОНИЧЕСКИХ И ЦИЛИНДРИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ МЧ2-100 — МЧ2-160
Мотор-редуктор |
d |
d 1 |
l |
l 1 |
l 2 |
b |
t |
b 1 |
t 1 |
МЧ2-100 |
45 |
М30х2,0 |
110 |
82 |
90 |
12 |
23,45 |
14 |
49 |
МЧ2-125 |
55 |
М36х3,0 |
110 |
82 |
110 |
14 |
28,95 |
16 |
59 |
МЧ2-160 |
70 |
М48х3,0 |
140 |
105 |
140 |
18 |
36,375 |
20 |
75 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПОЛЫХ ВАЛОВ МОТОР-РЕДУКТОРОВ МЧ2-40 — МЧ2-160 (2 ВАРИАНТА)
Мотор-редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
D х m х H8 |
МЧ2-40 |
23 |
18 |
112 |
72 |
6 |
20,8 |
22 х 1,5 х H8 |
МЧ2-63 |
33 |
28 |
108 |
68 |
8 |
31,1 |
32 х 1,5 х H8 |
МЧ2-80 |
41 |
35 |
116 |
66 |
10 |
38,3 |
40 х 1,5 х H8 |
МЧ2-100 |
46 |
35 |
205 |
90 |
10 |
38,3 |
45 х 2,0 х Н8 |
МЧ2-125 |
60 |
40 |
230 |
110 |
12 |
43,3 |
55 х 2,5 х Н8 |
МЧ2-160 |
72 |
60 |
275 |
130 |
18 |
64,4 |
70 х 2,5 х Н8 |
Характеристики
Основные | |
---|---|
Страна производитель | Россия |
Состояние | Новое |
Тип | Мотор-редуктор |
Тип редуктора | Червячный |
Информация для заказа
- Цена: Цену уточняйте
