Редуктор поворота башенного крана У3515.42 крановый

Предлагаем Вашему вниманию

Редуктор поворота башенного крана У3515.42

Наша компания может предложить Вам купить редукторы производства РОССИИ. Мы являемся первыми поставщиками редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой.Редуктора в наличии на складе в Минске и под заказ до 10 дней.Доставка по всей Республике Беларусь. Ждем Ваших заказов. БОЛЬШОЙ ВЫБОР ВСЕХ ВИДОВ РЕДУКТОРОВ,ЦИЛИНДРИЧЕСКИЕ,ЧЕРВЯЧНЫЕ,МОТОР-РЕДУКТОРЫ,КРАНОВЫЕ РЕДУКТОРА,КОНИЧЕСКО-ЦИЛИНДРИЧЕСКИЕ,ПЛАНЕТАРНЫЕ И ДР. НА САЙТЕ

На все редуктора распространяется гарантия 12 месяцев.Запасные части.Сервисный центр

Редуктор поворота башенного крана У3515.42

Редуктор поворота башенного крана У3515.42

У3515.42С.1.10 (сборочная единица механизма поворота)

 Редуктора изготавливаются согласно ГОСТ 20373, отличительными особенностями являются лишь передаточное число 121 или 134, У3515 42П.1 и У3515 42С.1 соответственно.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРА У3515 42П.1 и У3515 42С.1

Передаточное число редуктора 121,134.

Максимальный крутящий момент на входном валу редуктора, Н/м 140

Режим работы МЗ

Максимальная мощность электродвигателя при ПВ=40% 5.0

Тормоз специальный

Тип электромагнита тормоза МО-100

Тормозной момент, Н/м, не более 60

Масса, кг 390

Редуктор механизма поворота У 3515 предназначены для вращения поворотной части башенного крана вокруг вертикальной оси.

Редуктор поворота башенного крана У3515.42

Поворотный редуктор башенного крана ( У3515) применяется на 3, 4, 5-й размерной группе, унифицированность редуктора делает его  подходяшим ко многим моделям башенных кранов. Отличительной особенностью является лишь передаточное число i=121 и i=134, количеством редукторов на одном кране один или два и шестерни выходной. Входящей в зацепление с зубчатым венцом поворотного круга (ОПУ) башенного крана, в зависимости от модели крана.

В крановом редукторе У3515.42С.1 с передаточным числом 121 применяются следующие комплекты шестерен:

Первая пара:   колесо зубчатое m=3,15 z=88 вал-шестерня m=3,15 z=12
Вторая пара: колесо зубчатое m=5 z=53 вал-шестерня m=5 z=11
Третья пара: вал-шестерня m=8 z=9 — колесо зубчатое m=8 z=31

В крановом редукторе У3515.42П.1 с передаточным числом 134 применяются следующие комплекты шестерен:

Первая пара: колесо зубчатое m=3 z=95 вал-шестерня m=3 z=13
Вторая пара: колесо зубчатое m=3 z=95 вал-шестерня m=4 z=13
Третья пара: колесо зубчатое m=6 z=42 вал-шестерня m=6 z=12

У3515 42П.1 и У3515 42С.1   рассчитан на эксплуатацию при температуре внешней среды от — 60°С до +40°С.
Варианты сборки предусматривают различные исполнения входного и выходного валов (со шлицевым, шпоночным, коническим, цилиндрическим или под муфты).

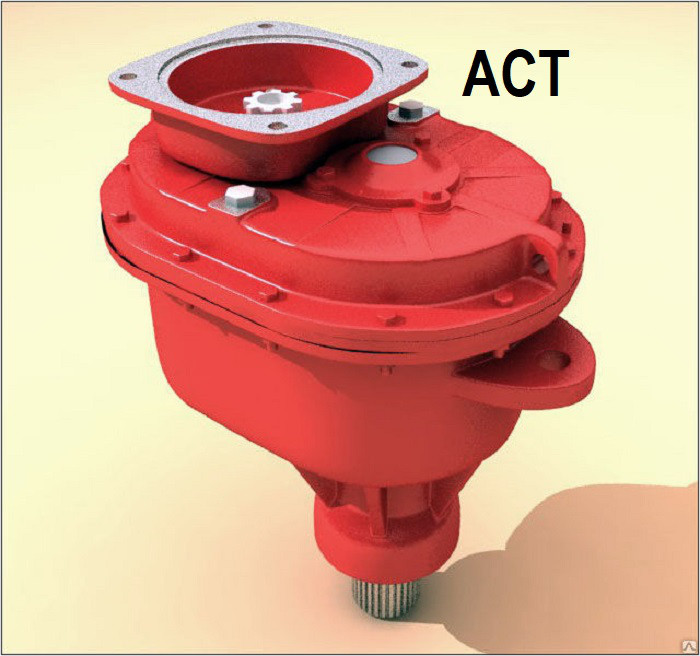

Вертикальный трехступенчатый крановой редуктор У3515.42 состоит из чугунного корпуса, в котором расположены три пары шестерен с зацеплением Новикова.

 Для смазки деталей редуктора используется маслонасос реверсируемым направлением вращения вала. и постоянным направлением потока масла. Контроль за работой насоса производится через смотровое стекло или штуцер маслопровода. расположенные на крышке редуктора.
