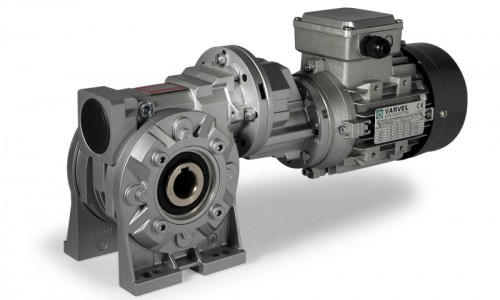

Мотор-редуктор VARVEL серии SRA (7ЦЧ-М) 28-40-50-60-70-85-110-130-150 Червячный двухступенчатый

Цилиндро-червячные двухступенчатые мотор-редукторы серии SRA имеют большой диапазон передаточных отношений, комбинируются из червячных редукторов SRS и цилиндрических предступеней SXA с различными передаточными отношениями - идеальное решение для систем, требующих привод малой или средней мощности.

(FRA – редукторы, SRA – мотор-редукторы)

9 габаритных размеров                                              от 28 до 150

Передаточные отношения редукторов                          25 - 800

Максимальная мощность (1400 об/мин)                          8.4 кВт

Максимальный крутящий момент                                  2860 Н.м

Редукторы серии FRA (7ЦЧМ) для машин с кратковременным и непрерывным режимами работы.

• 6 габаритов (28-40-50-60-70-85) в алюминиевых корпусах
• 3 габарита (110-130-150) в чугунных корпусах, окрашенных серой краской RAL 7012
• 28-40-50-60-70-85-110 габариты в муфтовом исполнении.
• 130 - 150 габариты только с полым входным валом.
• Уплотнительные манжеты NBR
• Высококачественные подшипники
• Зубчатый венец из бронзы
• Червячный винт из легированной стали
• Чугунные ступицы поддержки
• Входной фланец и литого алюминия
• Синтетическое масло
• Комплектуются накладными лапами, фланцами (входными и выходными), выступающими валами, реактивными штангами и т.д..

Преимущество:

Низкие эксплуатационные расходы

Модульная конструкция

Высокая надежность и срок службы

Простота монтажа и технического обслуживания

Универсальность применения

Синтетическое масло рассчитано на весь срок службы редуктора.

СИСТЕМА ОБОЗНАЧЕНИЙ

SRA (7МЦЧ-М)-28/50-200(10х20)-ОП1-ПЦ24/БЛ-М311/090//0,12/4-11/090/063/IM2181-IP54/F/220/380/50/У3/S1-Т/10/АC/220/380-К2

SRA – Тип редуктора (в России 7МЦЧ-М).

28/50 – Габарит входной ступени/габарит выходной ступени.

200(10х20) – Общее передаточное отношение редуктора и передаточное отношение каждой ступени.

ОП1 – Относительное положение ступеней редуктора.

ПЦ24 – Обозначение полого выходного вала.

БЛ – Исполнение корпуса редуктора (БЛ – без крепежных элементов, Л – лапное исполнение, Ф - фланцевое).

М311 – Типоразмер соединительной муфты

090 – Типоразмер входного фланца редуктора.

0,12 – мощность электродвигателя в кВт.

4 – количество полюсов.

11 – диаметр вала электродвигателя в мм.

090 – наружный диаметр фланца электродвигателя в мм.

063 – высота от лап до оси (только для лапного исполнения, для фланцевого исполнения ставится 000).

IM:2181 – конструктивное исполнение по способу монтажа (ГОСТ 2479) IP:54 – исполнение по степени защиты.

F – класс изоляции.

220/380/50 – напряжение питания электродвигателя и частота питающего тока (возможны варианты 230/400/50, 400/690/50, 380/660/50, 275/480/60, 480/830/60).

У3 – климатическое исполнение.

S1 – режим работы.

Т – тормоз (опция).

10 – тормозной момент в Нм.

АС – тип питания тормоза (переменное).

220/380 – напряжение (В) питания электротормоза.

К2 – положение клеммной коробки.
