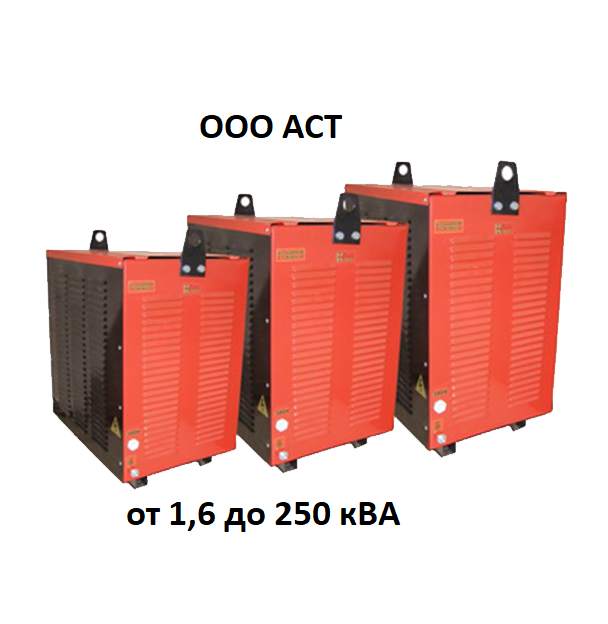

Трансформатор ТСЗР 2,5 кВА УХЛ2

Трансформатор  ТСЗР 2,5 кВА УХЛ2

Компания АСТ предлагает Вам Трансформатор ТСЗР  пр-ва Россия Гарантия 12 месяцев.

Мощностью от 1.6 кВА до 250 кВА.

Подробнее ознакомиться с Трансформаторами поставляемыми компанией АСТ можно перейдя по ссылке ТРАНСФОРМАТОРЫ

https://astorg.deal.by/g6653298-transformatory

Трехфазные сухие с естественным воздушным охлаждением разделительные трансформаторы ТСЗР предназначены для питания трехфазным напряжением частотой 50 Гц выпрямительных схем, полупроводниковых преобразователей, станков, лифтов, электроинструмента, электроприборов в случаях, когда требуется гальваническая развязка цепей с помощью усиленной изоляции.

Соответствуют ГОСТ 30030-93, ГОСТ 12.2.007.0.

Выпускаются по ТУ 3411-025-12353442-16.

По способу защиты от поражения электрическим током

трансформаторы относятся к классу I по ГОСТ 12.2.007.0-75.

Режим работы трансформаторов — продолжительный.

Выпускаются в защищенном исполнении, степень пылевлагозащиты — IP20, IP21.

Класс нагревостойкости — B, Fпо ГОСТ 8865-93.

Разделительные трансформаторы ТСЗР состоят из магнитопровода, медных или алюминиевых обмоток, отводов, клеммных колодок и защитного кожуха.

Трансформаторы имеют стержневую конструкцию.

Сердечники трансформаторов — ленточные, изготавливаются по технологии Unicore из анизотропной холоднокатанной электротехнической стали марки 3408-3409 толщиной 0,35 по ГОСТ 214271.1-83.

Тип сердечника — Unicore DUO, разъемный с равномерным распределением стыка по стержням.

Обмотки каждой фазы имеют две катушки (первичную и вторичную), изолированы стеклопластиком и пропитаны кремнийорганическим лаком. Обмотки закрепляются на стержнях вертикальными стяжными шпильками и ярмовыми балками через прокладку изоляционного материала.

Между обмотками делается воздушный барьер толщиной не менее 10 мм и прокладывается дополнительный слой изоляции.

Кожух трансформаторов ТСЗР — безкаркасный, навесной. Все металлические детали имеют антикоррозионное покрытие.
