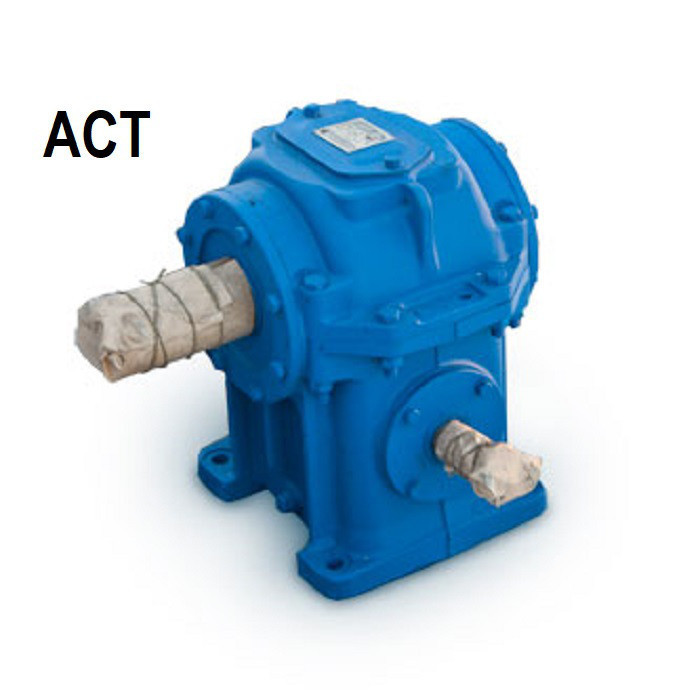

Редуктор РГЛ-180 РГСЛ глобоидный специальный лифтовой

- В наличии
Цену уточняйте
Описание
Предлагаем Вашему вниманию
Редуктор РГС ( РГСЛ) -160, РГЛ ( РГСЛ)-160, РГЛ ( РГСЛ)-180, РГЛ ( РГСЛ)-225, РГ-240 глобоидный специальный лифтовой
Наша компания может предложить Вам купить редукторы производства РОССИИ. Мы являемся первыми поставщиками редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой.Редуктора в наличии на складе в Минске и под заказ до 10 дней.Доставка по всей Республике Беларусь. Ждем Ваших заказов. БОЛЬШОЙ ВЫБОР ВСЕХ ВИДОВ РЕДУКТОРОВ,ЦИЛИНДРИЧЕСКИЕ,ЧЕРВЯЧНЫЕ,МОТОР-РЕДУКТОРЫ,КРАНОВЫЕ РЕДУКТОРА,КОНИЧЕСКО-ЦИЛИНДРИЧЕСКИЕ,ПЛАНЕТАРНЫЕ И ДР. НА САЙТЕ
reduktor-rb.by
На все редуктора распространяется гарантия 12 месяцев.Запасные части.Сервисный центр
Назначение и условия применения
Редуктор глобоидный специальный лифтовый РГСЛ (является конструктивным аналогом редуктора "РГЛ") с фланцевым креплением электродвигателя предназначен для комплектации лифтовых лебедок пассажирских лифтовых и больничных лифтов, которые эксплуатируются в районах с умеренным климатом (исполнение У), категории размещения 1-3 и5 по ГОСТ 15150-69. Редукторы должны устанавливаться в помещениях с температурой окружающей среды от -15° до +40°С и эксплуатироваться во взрывобезопасной и не агрессивной внешней среде.
Редуктор устанавливается и может эксплуатироваться только при расположении червяка под колесом при постоянных или переменных нагрузках с периодическими остановками (режимы ПВ 0,63; 0,40 - основной; 0,25; 0,16) с одним направлением вращения червяка или реверсивным. Допускается эксплуатация редукторов при непрерывном режиме работы с уменьшенной на 40% нагрузкой. Характерной особенностью лифтового редуктора является его способность нести значительную консольную нагрузку на выходном валу при постоянном, не зависящем от передаточного числа, крутящем моменте. Редукторы эксплуатируются, в основном, при частоте вращения червяка 1000 об/мин. Допускается эксплуатация редукторов при частоте вращения червяка 1500 об/мин с уменьшенным на 20% крутящим моментом.
Технические характеристики редукторов
Тип | iN | n1 | Р1 | Т2 | FRA |
мин-1 | кВт | Н·м | Н | ||
РГЛ-160 РГСЛ-160 РГС-160 |
10 | 1000 | 17,1 | 1500 | 32000 |
16 | 10,9 | ||||
20 | 8,6 | ||||
25 | 7,2 | ||||
31,5 | 6,2 | ||||
40 | 5,0 | ||||
50 | 4,1 | ||||
63 | 3,5 |
Тип | iN | n1 | Р1 | Т2 | FRA |
мин-1 | кВт | Н·м | Н | ||
РГЛ-180 | 28,5 | 1000 | 7,1 | 1300 | 50000 |
35 | 9 | 1680 | |||
45 | 7 | 2020 | |||
РГЛ-225 | 35 | 1000 | 17 | 4500 | 65000 |
45 | 15 | ||||
РГ-240 | 32,5 | 1000 | 14 | 6500 | 65000 |
65 | 24 |
Габаритные и присоединительные размеры
Редуктор РГЛ-160
Редуктор РГСЛ-160, РГС-160
Редуктор РГЛ-180
Редукторы РГЛ-225, РГ-240
Типоразмер | L | L1 | I | I1 | Н | H1 | d | В | B1 | с | А | А1 | А2 |
РГЛ-225 | 985 | 740 | 525 | 470 | 745 | 225 | 26 | 490 | 420 | 30 | 600 | 520 | 260 |
РГ-240 | 1020 | 750 | 528 | 470 | 756 | 240 | 25 | 480 | 420 | 40 | 600 | 520 | 260 |
Размеры входных и выходных валов
Размеры входных конических валов, мм
Типоразмер | d | I | I1 | b | t |
РГЛ- 160 | 45 | 80 | 61 | 14 | 25 |
РГСЛ- 160 РГС- 160 | 45 | 110 | 82 | 12 | 23,45 |
РГЛ- 180 | 65 | 140 | 108 | 16 | 35 |
РГЛ-225 | 70 | 140 | 105 | 18 | 36,375 |
РГ-240 | 70 | 140 | 105 | 20 | 37,75 |
Размеры выходных конических валов, мм
Типоразмер | d | I | I1 | b | t |
РГЛ- 160 | 90 | 170 | 140 | 22 | 46,75 |
РГСЛ- 160 РГС- 160 | 90 | 170 | 140 | 22 | 46,75 |
РГЛ- 180 | 120 | 210 | 155 | 28 | 62 |
РГЛ-225 | 120 | 210 | 165 | 28 | 61,875 |
РГ-240 | 120 | 210 | 165 | 28 | 61,875 |
Выходной вал цилиндрический для редуктора РГСЛ-160
Схемы сборки редукторов
Условное обозначение
РГСЛ-160-50-52-К-У3, где
РГСЛ – тип,
160 – межосевое расстояние, мм,
50 – передаточное число,
52 – схема сборки,
К – исполнение конца выходного вала,
У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69
Примечание
- Исполнение конца тихоходного вала может быть коническим - К или цилиндрическим - Ц.
- Редукторы эксплуатируются в основном при частоте вращения червяка 1000 об/мин. Допускается эксплуатация редукторов при вращении червяка 1500 об/мин с уменьшенным на 20% крутящим моментом.
Характеристики
Основные | |
---|---|
Страна производитель | Россия |
Гарантийный срок | 12 мес |
Пользовательские характеристики | |
Состояние | Новое |
Тип | Редуктор |
Тип редуктора | Глобоидный |
Информация для заказа
- Цена: Цену уточняйте
